| Capacidades nominales | 75kg, 150kg, 300kg |
| Referencia Max. Tamaño de la plataforma | 400 mm x 400 mm |
| Salida a fondo de escala | 2mV/V ± 10%/-20% |
| Saldo cero | ± 0,02mV/V |
| No linealidad | < ± 0,017% |
| Repetibilidad | < ± 0,017% |
| Error de histéresis | < ± 0,017% |
| Creep en 30 minutos | < ± 0.016% |
| Resistencia de entrada | 385Ω ± 15Ω |
| Resistencia de salida | 350Ω ± 3Ω |
| Excitación recomendada | 10 V (15 V máximo) |
| Resistencia del aislamiento | > 2GΩ (50V CC) |
| Efecto de la temperatura en la sensibilidad | < ±0,0012% de Cn/k |
| Efecto de la temperatura en el balance cero | < ± 0,0040% de Cn/k |
| Temperatura nominal | –10°C a 40°C/14°F a 104°F |
| Temperatura de servicio | –18°C a 65°C/0°F a 149°F |
| Temperatura de almacenamiento | -50°C a 85°C/-58°F a 185°F |
| Sobrecarga segura | 150% del fondo de escala |
| Romper la sobrecarga | 300% del fondo de escala |
| Tipo de junta | Sellado ecológico |
| Clasificación IP | IP66 |

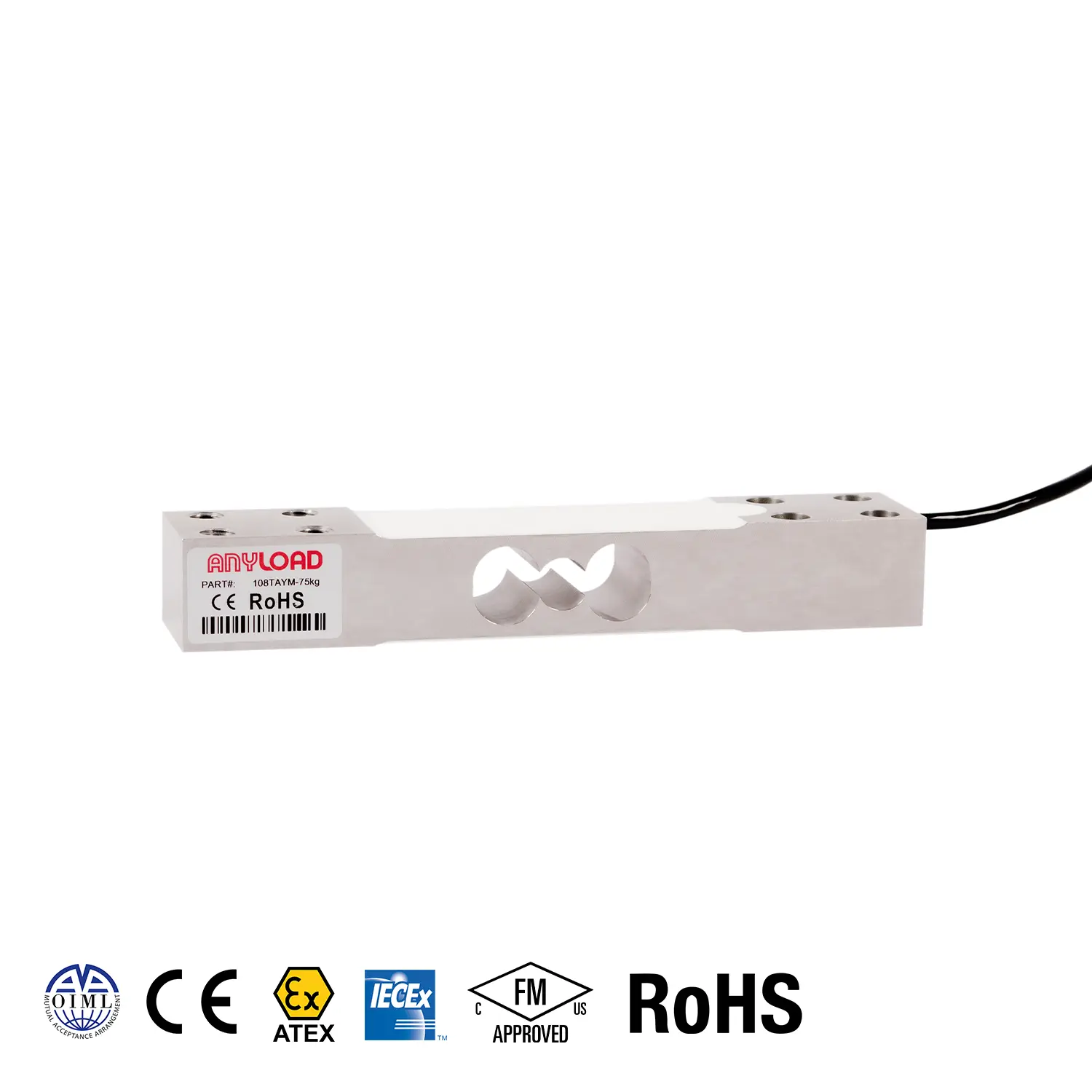

108TAYM Célula de carga monopunto
Descripción:
The 108TAYM is an OIML-certified legal-for-trade single-point load cell that provides high accuracy at a competitive price. The 108TAYM and 108TAYM-1 are interchangeable with Yamato UH69-6100 and UH69-6200 respectively.
Características:
- Material: Aluminio, anodizado transparente
- Rated Capacities: 75kg, 150kg, 300kg
- Full Scale Output: 2mV/V ± 10%/-20%
- Sobrecarga segura: 150%
- Sobrecarga de rotura: 300%
- Clasificación IP: IP66
- OIML C3 75kg-300kg
- Certificado CE y RoHS
| Capacidades nominales | 75kg, 150kg, 300kg |
| Referencia Max. Tamaño de la plataforma | 400 mm x 400 mm |
| Salida a fondo de escala | 2mV/V ± 10%/-20% |
| Saldo cero | ± 0,02mV/V |
| No linealidad | < ± 0.015% |
| Repetibilidad | < ± 0.01% |
| Error de histéresis | < ± 0.015% |
| Creep en 30 minutos | < ± 0.016% |
| Resistencia de entrada | 1263Ω ± 30Ω |
| Resistencia de salida | 1000Ω ± 9Ω |
| Excitación recomendada | 10 V (15 V máximo) |
| Resistencia del aislamiento | > 1GΩ (50V DC) |
| Efecto de la temperatura en la sensibilidad | < ±0,0012% de Cn/k |
| Efecto de la temperatura en el balance cero | < ± 0,0040% de Cn/k |
| Temperatura nominal | –10°C a 40°C/14°F a 104°F |
| Temperatura de servicio | –18°C a 65°C/0°F a 149°F |
| Temperatura de almacenamiento | -50°C a 85°C/-58°F a 185°F |
| Sobrecarga segura | 150% del fondo de escala |
| Romper la sobrecarga | 300% del fondo de escala |
| Tipo de junta | Sellado ecológico |
| Clasificación IP | IP66 |
Nota: Es posible que necesite un software que pueda abrir/ver archivos STEP.
108TAYM
| Fabricante | Modelo | Scale Capacity | Número de pieza |
| Yamato | UH69-6100 | 30kg | 108TAYM-75kg |
| Yamato | UH69-6100 | 60kg | 108TAYM-150kg |
| Yamato | UH69-6100 | 150 kg | 108TAYM-300kg |
108TAYM-01
| Fabricante | Modelo | Scale Capacity | Número de pieza |
| Yamato | UH69-6200 | 30kg | 108TAYM-75kg-01 |
| Yamato | UH69-6200 | 60kg | 108TAYM-150kg-01 |
| Yamato | UH69-6200 | 150 kg | 108TAYM-300kg-01 |
