563YS Célula de carga monohaz

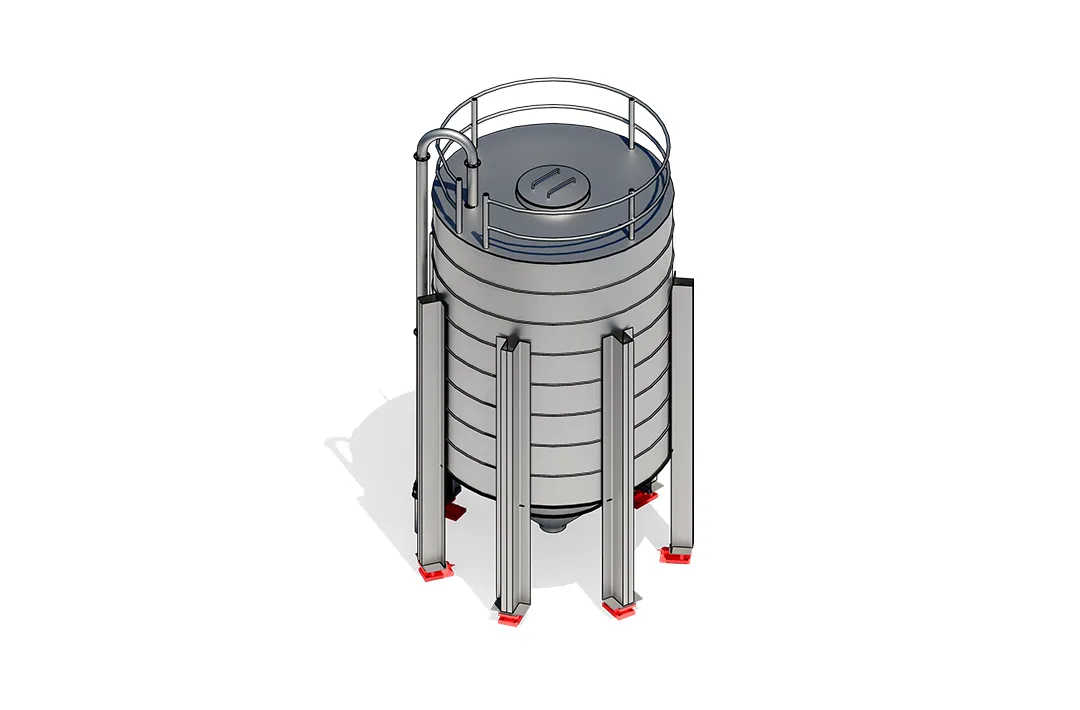

The 563YS is a single-ended beam load cell with stainless steel weld sealed IP68-class water and corrosion resistance. The reliable, low-profile design is easy to install and is interchangeable with VPG, Rice Lake, HBM, and Coti Global models (see: INTERCHANGEABLE tab). Common applications include platform scales, hopper scales, tank scales, and process weighing. This cost-effective product is also frequently used in OEM applications.A compression weigh module 563YSM3-02 is available to facilitate installation for ideal loading, with easy-to-install mounting options, allowance for thermal expansion, and protection from irregular loading and lifting.
- Material: Acero inoxidable
- Capacidades nominales: 500lb, 1Klb, 2Klb, 2.5Klb, 4Klb, SE5Klb, 5Klb, 10Klb, 15Klb, 20Klb, 250kg, 500kg, 1t, 2t, 3t, 5t, 10t
- Salida a fondo de escala: 2mV/V ± 0,25%
- Sobrecarga segura: 150%
- Sobrecarga de rotura: 300%
- Clasificación IP: IP68
- 563YS, 500lb-2.5Klb & 250kg-1t: hasta NTEP 1:5 000 Clase III, S; NTEP 1:9 500 Clase III, M
4Klb-20Klb & 2t-5t: hasta NTEP 1:6 000 Clase III, S; NTEP 1:10 000 Clase III, M - 563YS, 1Klb-5Klb & 500kg-2t: hasta OIML MAA C5, Y=26 000;
10Klb-20Klb & 3t-10t: hasta OIML MAA C6, Y=8 500; - Certificado CE, RoHS y Ex(NEPSI)
- ATEX, FM, IECEx disponibles bajo pedido
Características
- Material: Acero inoxidable
- Capacidades nominales: 500lb, 1Klb, 2Klb, 2.5Klb, 4Klb, SE5Klb, 5Klb, 10Klb, 15Klb, 20Klb, 250kg, 500kg, 1t, 2t, 3t, 5t, 10t
- Salida a fondo de escala: 2mV/V ± 0,25%
- Sobrecarga segura: 150%
- Sobrecarga de rotura: 300%
- Clasificación IP: IP68
- 563YS, 500lb-2.5Klb & 250kg-1t: hasta NTEP 1:5 000 Clase III, S; NTEP 1:9 500 Clase III, M
4Klb-20Klb & 2t-5t: hasta NTEP 1:6 000 Clase III, S; NTEP 1:10 000 Clase III, M - 563YS, 1Klb-5Klb & 500kg-2t: hasta OIML MAA C5, Y=26 000;
10Klb-20Klb & 3t-10t: hasta OIML MAA C6, Y=8 500; - Certificado CE, RoHS y Ex(NEPSI)
- ATEX, FM, IECEx disponibles bajo pedido
Specifications
| Capacidades nominales | 500lb, 1Klb, 2Klb, 2.5Klb, 4Klb, SE5Klb, 5Klb, 10Klb, 15Klb, 20Klb, 250kg, 500kg, 1t, 2t, 3t, 5t, 10t |
|---|---|
| Salida a fondo de escala | 2mV/V ± 0,25% |
| Saldo cero | ± 0,02mV/V |
| No linealidad | < ± 0,023% |
| Repetibilidad | < ± 0,023% |
| Error de histéresis | < ± 0,023% |
| Creep en 30 minutos | < ± 0,030% |
| Resistencia de entrada | 350Ω ± 7Ω |
| Resistencia de salida | 350Ω ± 3Ω |
| Excitación recomendada | 10 V (15 V máximo) |
| Resistencia del aislamiento | > 2GΩ (50V CC) |
| Efecto de la temperatura en la sensibilidad | < ±0,0012% de Cn/k |
| Efecto de la temperatura en el balance cero | < ± 0,0040% de Cn/k |
| Rango de temperatura compensado | –10°C to 50°C/14°F to 122°F |
| Temperatura de servicio | –30°C to 70°C/-20°F to 160°F |
| Temperatura de almacenamiento | -50°C a 85°C/-58°F a 185°F |
| Sobrecarga segura | 150% del fondo de escala |
| Romper la sobrecarga | 300% del fondo de escala |
| Tipo de junta | Junta soldada |
| Clasificación IP | IP68 |
Intercambiable
| Cardenal | TB* |
|---|---|
| Coti Global | CG-23-SSW-02 |
| Lago Rice | RL35082 |
| Lago Rice | RLHTO |
| Vishay Sensortronics | 65083S |
| Vishay Tedea-Huntleigh | 3510-kg |
* TB tiene rosca métrica (M12 x 1,75). Instalación y roscado desde arriba
