102DS Célula de carga de doble viga

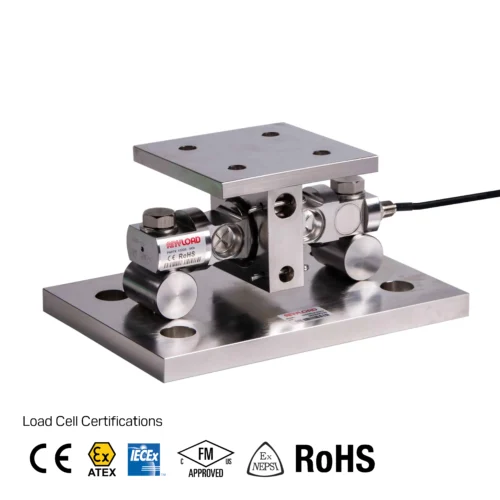

La viga de cizallamiento de carga central de doble extremo de acero inoxidable IP68 resistente al agua y a la corrosión es una solución de pesaje por compresión compacta, robusta y rentable para necesidades de pesaje de gran capacidad. Este producto se utiliza habitualmente en pesadoras de ejes, pesaje de tanques, básculas puente y muchas otras aplicaciones. A También está disponible el módulo de pesaje por compresión (102DSM3) de Anyload que, protege la célula de carga, minimiza la carga descentrada, protege del levantamiento y compensa la dilatación térmica, todo ello para proporcionar el entorno de pesaje ideal.

Material: Acero inoxidable
Capacidades nominales: 5Klb, 10Klb, 15Klb, 20Klb, 30Klb, 40Klb, 50Klb, 60Klb, 75Klb, 100Klb, 150Klb, 200Klb
Salida a fondo de escala: 3mV/V ± 0,25%
Sobrecarga segura: 150%
Sobrecarga de rotura: 300%
Clasificación IP: IP68
Certificado CE, RoHS y Ex(NEPSI)
ATEX, FM, IECEx disponibles bajo pedido

Datasheet

Número de pieza

Limpiar

Características

Material: Acero inoxidable
Capacidades nominales: 5Klb, 10Klb, 15Klb, 20Klb, 30Klb, 40Klb, 50Klb, 60Klb, 75Klb, 100Klb, 150Klb, 200Klb
Salida a fondo de escala: 3mV/V ± 0,25%
Sobrecarga segura: 150%
Sobrecarga de rotura: 300%
Clasificación IP: IP68
Certificado CE, RoHS y Ex(NEPSI)
ATEX, FM, IECEx disponibles bajo pedido

Specifications

Capacidades nominales	5Klb, 10Klb, 15Klb, 20Klb, 30Klb, 40Klb, 50Klb, 60Klb, 75Klb, 100Klb, 150Klb, 200Klb
Salida a fondo de escala	3mV/V ± 0,25%
Saldo cero	± 0,02mV/V
No linealidad	< ± 0,023%
Repetibilidad	< ± 0,017%
Error de histéresis	< ± 0,023%
Creep en 30 minutos	< ± 0,023%
Resistencia de entrada	700Ω ± 10Ω
Resistencia de salida	700Ω ± 5Ω
Excitación recomendada	10 V (15 V máximo)
Resistencia del aislamiento	> 2GΩ (50V CC)
Efecto de la temperatura en la sensibilidad	< ±0,0012% de Cn/k
Efecto de la temperatura en el balance cero	< ± 0,0040% de Cn/k
Rango de temperatura compensado	–10°C to 50°C/14°F to 122°F
Temperatura de servicio	–30°C to 70°C/-20°F to 160°F
Temperatura de almacenamiento	-50°C a 85°C/-58°F a 185°F
Sobrecarga segura	150% del fondo de escala
Romper la sobrecarga	300% del fondo de escala
Tipo de junta	Junta soldada
Clasificación IP	IP68
