<span style="font-family: Pilat; font-weight: 800; color: #D52B1E;">108QS</span> Célula de carga monopunto

108QS Célula de carga monopunto

Descripción:

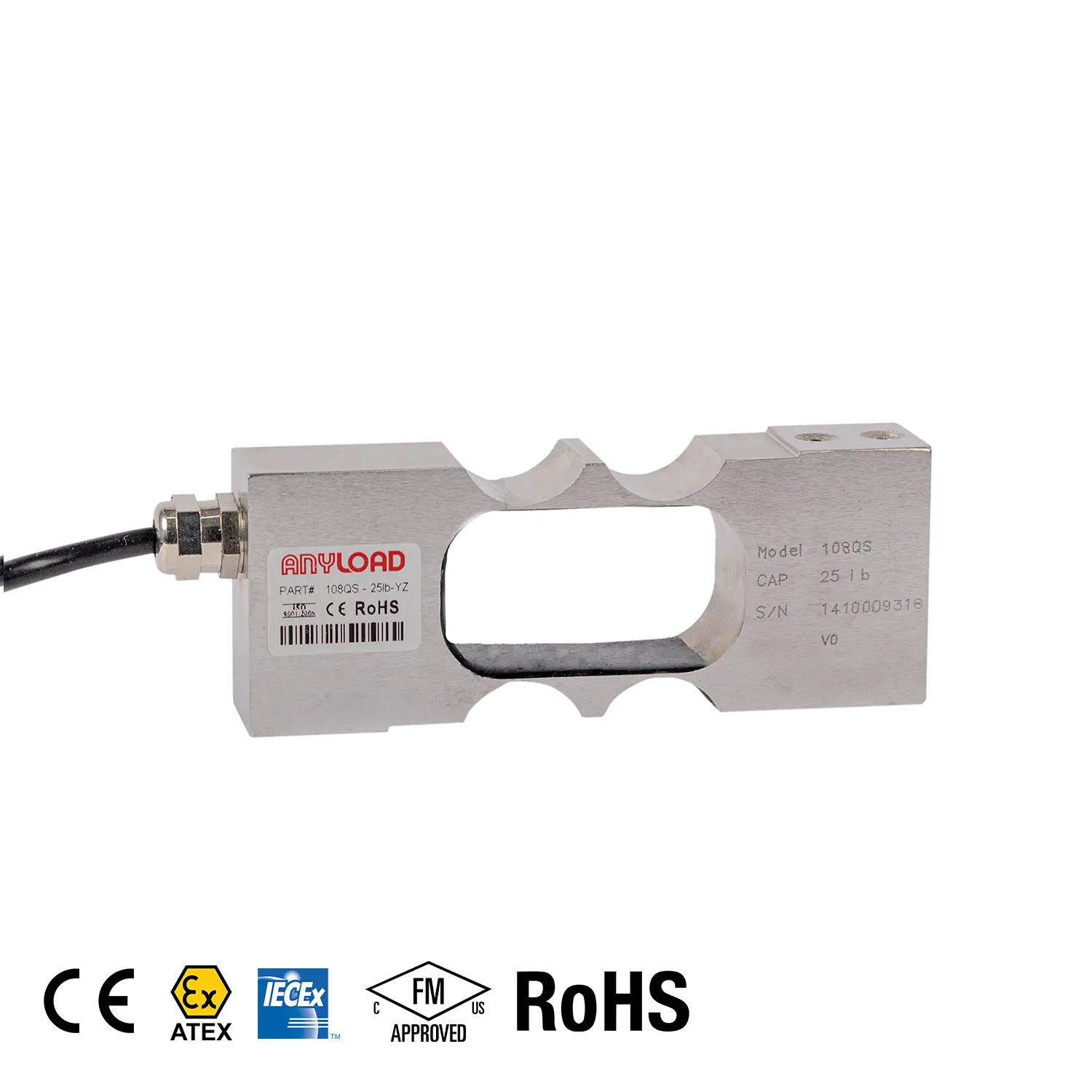

The 108QS is a tough stainless steel single-point load cell with a wide range of rated capacities up to 1Klb. This simple, easy-to-install, and affordable model is resistant to irregular loading and is also interchangeable with Cardinal SP6lb-100lb. Common applications include platform scales, bench scales, check weighing, and more.

Características:

  • Material: Acero inoxidable
  • Rated Capacities: 6lb, 10lb, 15lb, 25lb, 50lb, 100lb, 200lb, 500lb, 1Klb
  • Salida de escala completa: 2mV/V ± 10%
  • Sobrecarga segura: 150%
  • Sobrecarga de rotura: 300%
  • Clasificación IP: IP66
  • Certificado CE y RoHS
Capacidades nominales 6lb, 10lb, 15lb, 25lb, 50lb, 100lb, 200lb, 500lb, 1Klb
Reference Max. Platform Size ≤ 100lb 400mm x 450mm
Reference Max. Platform Size 200lb 500mm x 550mm
Reference Max. Platform Size ≥ 500lb 650mm x 700mm
Salida a fondo de escala 2mV/V ± 10%
Saldo cero ± 0,02mV/V
No linealidad < ± 0,017%
Repetibilidad < ± 0,017%
Error de histéresis < ± 0,017%
Creep en 30 minutos < ± 0,023%
Resistencia de entrada 385Ω ± 15Ω
Resistencia de salida 350Ω ± 3Ω
Excitación recomendada 10 V (15 V máximo)
Resistencia del aislamiento > 2GΩ (50V CC)
Efecto de la temperatura en la sensibilidad < ±0,0012% de Cn/k
Efecto de la temperatura en el balance cero < ± 0,0040% de Cn/k
Temperatura nominal –10°C a 40°C/14°F a 104°F
Temperatura de servicio –18°C a 65°C/0°F a 149°F
Temperatura de almacenamiento -50°C a 85°C/-58°F a 185°F
Sobrecarga segura 150% del fondo de escala
Romper la sobrecarga 300% del fondo de escala
Tipo de junta Sellado ecológico
Clasificación IP IP66

Nota: Es posible que necesite un software que pueda abrir/ver archivos STEP.

Fabricante Modelo
Cardenal SP 6lb-100lb*
Cardenal SP 200lb, 500lb, 1000lb
Coti Global CG-SPL
Coti Global CG-SPLM



* Cardinal SP 6lb-100lb capacities have aluminum elements
