| Capacidades nominales | 50lb, 100lb, 200lb, 250lb, 300lb, 500lb, 750lb, 1Klb, 1.5Klb, 2Klb, 2.5Klb, 3Klb, 5Klb, 10Klb, 15Klb, 20Klb |
| Salida a fondo de escala | 3,0mV/V ± 1% |
| Saldo cero | ± 0,02mV/V |
| No linealidad | < ± 0,017% |
| Repetibilidad | < ± 0,017% |
| Error de histéresis | < ± 0,017% |
| Creep en 30 minutos | < ± 0,023% |
| Resistencia de entrada | 350Ω ± 7Ω |
| Resistencia de salida | 350Ω ± 3Ω |
| Excitación recomendada | 10 V (15 V máximo) |
| Resistencia del aislamiento | > 2GΩ (50V CC) |
| Efecto de la temperatura en la sensibilidad | < ±0,0012% de Cn/k |
| Efecto de la temperatura en el balance cero | < ± 0,0040% de Cn/k |
| Rango de temperatura compensado | –10°C a 50°C/14°F a 122°F |
| Temperatura de servicio | -30°C a 70°C/-20°F a 160°F |
| Temperatura de almacenamiento | -50°C a 85°C/-58°F a 185°F |
| Sobrecarga segura | 150% del fondo de escala |
| Romper la sobrecarga | 300% del fondo de escala |
| Tipo de junta | Sellado ecológico |
| Clasificación IP | IP67 |

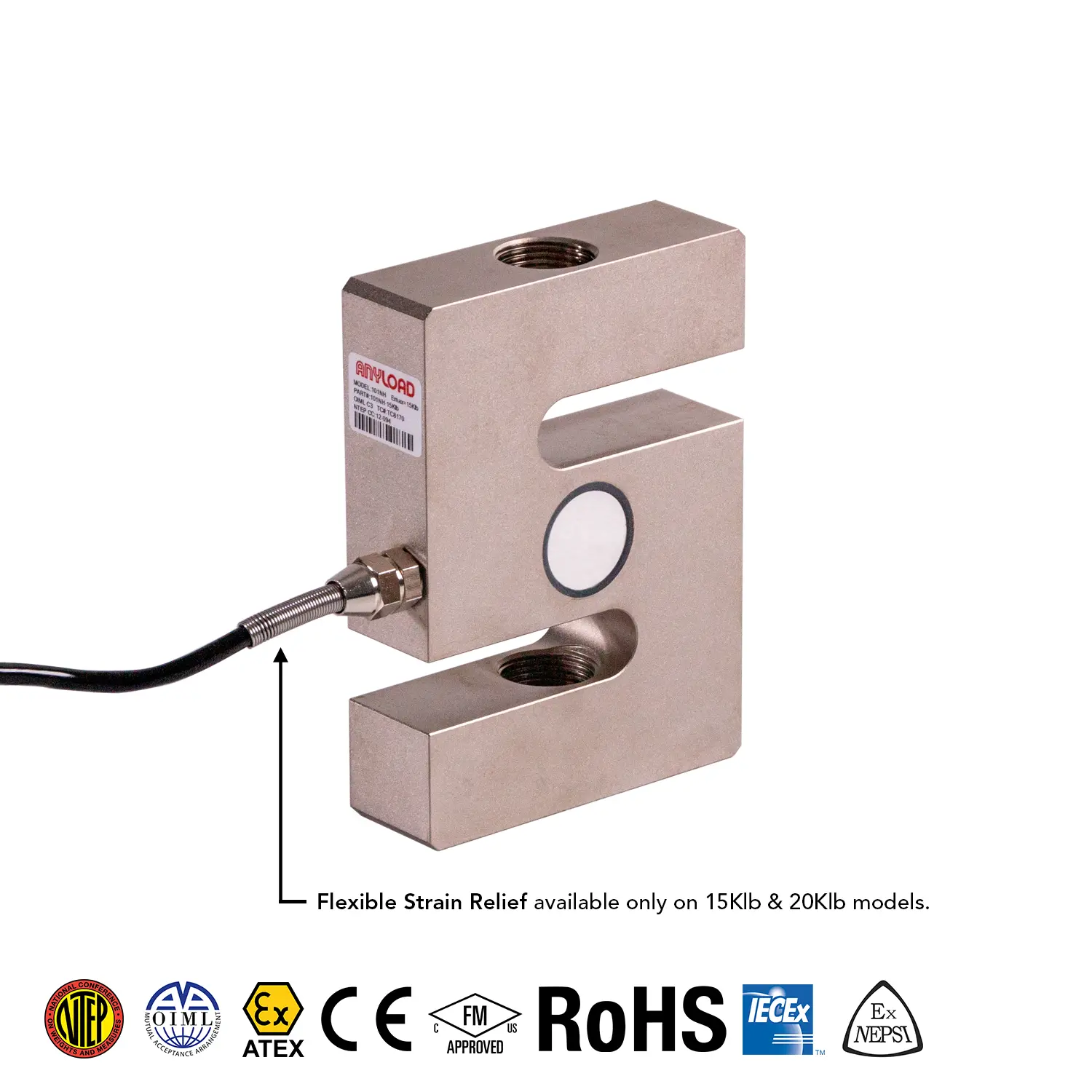

101NH Célula de carga S-Beam
Descripción:
El haz en S 101NH es un haz en S con homologación OIML C3/C4.5 y NTEP adecuado para una amplia variedad de aplicaciones debido a su simplicidad, facilidad de instalación y fiabilidad general. Los orificios de montaje roscados facilitan el montaje en la mayoría de las luminarias. Este haz en S resistente al agua IP67 también es intercambiable con Rice Lake RL20000, Revere 363, Coti Global CGSB / CSGB-1 y otros (consulte la pestaña INTERCAMBIABLE). Este diseño versátil es popular en una amplia gama de aplicaciones, incluyendo tanques, pesaje de procesos, tolvas, y un sinnúmero de otras necesidades de medición de fuerza y pesaje de tensión.
Características:
- Material: Acero de aleación
- Capacidades nominales: 50lb, 100lb, 200lb, 250lb, 300lb, 500lb, 750lb, 1Klb, 1.5Klb, 2Klb, 2.5Klb, 3Klb, 5Klb, 10Klb, 15Klb, 20Klb
- Salida a fondo de escala: 3mV/V ± 1%
- Sobrecarga segura: 150%
- Sobrecarga de rotura: 300%
- Clasificación IP: IP67
- NTEP 1:4 500 Clase III, certificado de célula única de 100lb-500lb
- NTEP 1:5 500 Clase III, monocélula certificada de 1Klb-20Klb
- OIML MAA C3, Y=17 000 certificado de 200kg-1,5t
- OIML MAA C4.5, Y=14 000 certificado de 2t-10t
- Certificado CE, RoHS y Ex
Nota: Es posible que necesite un software que pueda abrir/ver archivos STEP.
| Fabricante | Modelo |
| Coti Global | CGSB / CSGB-1 |
| Lago Rice | RL20000 |
| Lago Rice | RL20001 |
| Vishay Celtron | STC |
| Transductores Vishay Revere | 363 |
| Vishay Sensortronics | 60001 |
Para más información, consulte la hoja de datos de la célula de carga.
