Pesaje de envolvedoras de palés

Load Cell for Pallet Wrapper Weighing Equipment

Pallet wrappers play an important role in transportation and storage of goods in warehouses. Integrating a scale into the pallet wrapper itself streamlines operations by removing the need for an additional weighing process. This weight is crucial to manage shipping weight compliance and load distribution in transit and storage.

Desafío

  1. Dynamic Weighing: The platform experiences various forces as the pallet is rotated during wrapping, requiring rapid measurement as the load distribution changes.
  2. High Load Capacity: The pallet wrapper scale must handle loads upwards of 1000kg while maintaining high measurement accuracy.
  3. Impact and Overload Resistance: Placement of the pallet, if not done carefully can create significant impact loads, so the platform module must be able to meet overload resistance requirements.

Solución

  1. The sensor uses custom high and low temperature strain gauges, with added temperature compensation and fatigue testing to ensure data stability.
  2. Incorpora materiales especializados sellados al vacío con excelente aislamiento eléctrico, estabilidad química, amplio rango de temperaturas y baja volatilidad. Los materiales elastómeros se someten a un pulido e inspección especiales, y se utilizan cables de vacío de calidad aeroespacial para que el sensor pueda funcionar en un entorno de vacío.
  3. Se emplea un sistema de sellado de tres capas, que incluye la protección de la galga extensométrica, dos capas de sellado de material al vacío y el sellado de la tapa. Esta protección multicapa evita eficazmente que la humedad afecte al rendimiento del sensor.
ENVIAR CONSULTA

Conclusión

Using six 563YH-23 load cells spaced evenly along the machine platform and base and a J06SS junction box ensures pallets are weighed accurately even with heavily biased weight distribution as the load cell design focuses on torque and off-axis load rejection.

  1. Constructed with high strength steel alloy or stainless steel, the 563 series sensors offer environmental protection and the resilience required for overload requirements.
  2. The J06SS junction box allows individual load cell signal trimming, providing excellent corner balance capabilities and a unified analogue signal for integration into a controller.
  3. Unlike button style load cells, the single shear beam 563YH-23 series load cell can achieve accuracies above ±0.023% while upholding the required overload resistance.
Wrapper
Experiencia 3D / AR - realizada con PausAR

Productos destacados

563YH-23
Single Ended Load Cell
Véase la versión estándar.

  • Material: Alloy Steel
  • Rated Capacities: 250lb, 500lb, 750lb, 1Klb, 1.5Klb, 2Klb, 2.5Klb, 4Klb, SE5Klb, 5Klb, 10Klb, 15Klb, 20Klb
  • CE, RoHS, and Ex certified

Rentable y resistente, la 563YH-23 es una célula de carga de viga simple. Su diseño de perfil bajo con resistencia al agua IP67 y alta resistencia a sobrecargas y golpes y cargas laterales. Este modelo es popular en aplicaciones de mayor precisión, como básculas de plataforma, básculas de palés, pesaje de procesos, etc.

Explorar casos prácticos

Un carro de fertilizantes utilizando la célula de carga de viga de un solo extremo 563YS de Anyload.

Soluciones de pesaje agrícola

Cómo utiliza la industria agrícola nuestra célula de carga para carros y equipos móviles para obtener un resultado óptimo

Aumentar la vida útil de la turbina

Solución gravimétrica de garantía de calidad para estudios de palas de aerogeneradores

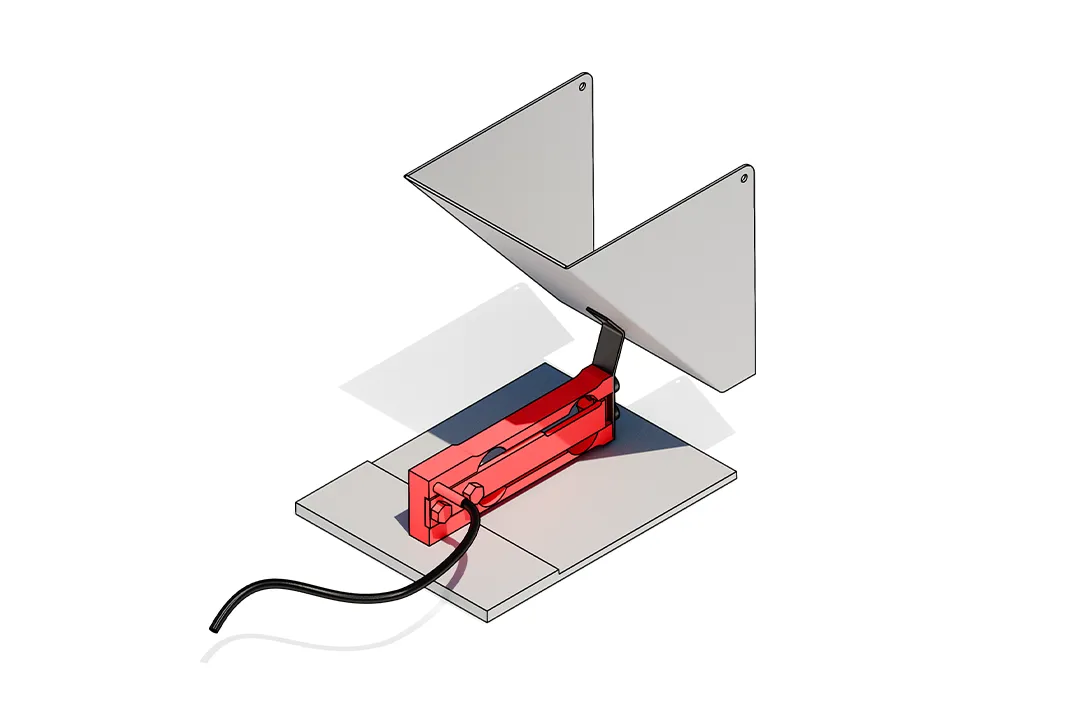

Células de carga para máquinas llenadoras de bolsas
