티백 계량

고속 호퍼 시스템에서 경량 제품의 정밀 계량

이 장비는 티백의 무게를 측정하기 위해 특별히 설계되었으며 주로 쇼핑몰, 호텔, 슈퍼마켓 소매업체에 판매됩니다. 티백은 일반적으로 무게가 5g 또는 10g 정도로 가볍습니다.

도전 과제

  1. 큰 호퍼 무게: 티백을 넣기 전에 차를 담는 티 호퍼의 무게는 일반적으로 약 200g이며, 개별 티백의 무게는 5g 또는 10g에 불과합니다.
  2. 동적 중량 검사: 동적 계량 프로세스이므로 중량 신호가 PLC 또는 컨트롤러로 빠르게 전송되어야 다음 작업이 지체 없이 수행될 수 있습니다.
  3. 편심 호퍼 디자인: 차 호퍼의 오프셋(편심) 설계로 인해 로드셀은 호퍼의 고르지 않은 무게 분포로 인해 발생하는 토크를 처리해야 합니다.

솔루션

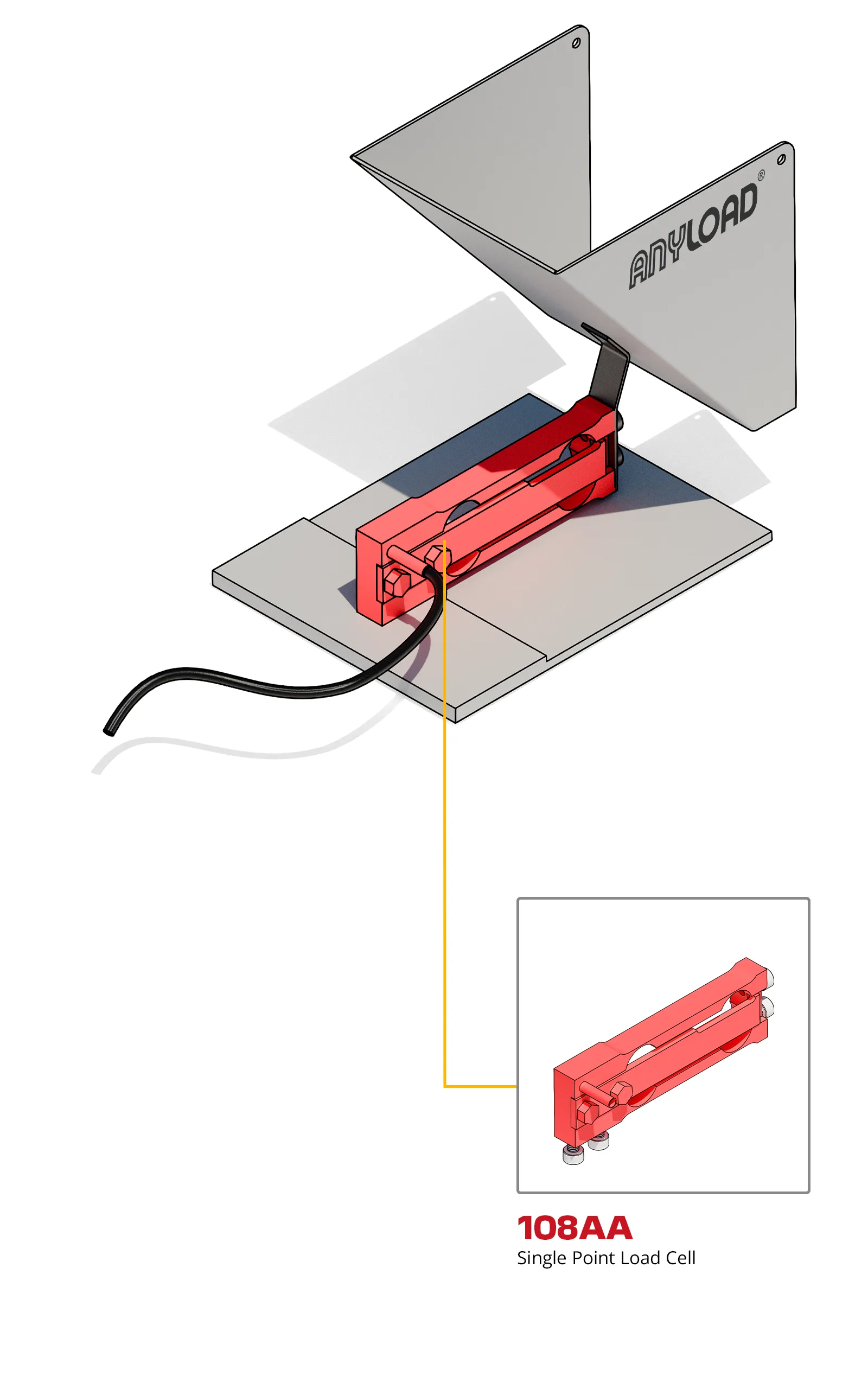

  1. A2P-D2 앰프와 결합된 108AA 소용량 로드셀은 이 애플리케이션에 완벽한 솔루션을 제공합니다.
  2. 108AA 로드셀 시리즈는 용기 중량이 높고 측정 범위가 작은 어플리케이션을 위해 특별히 설계되어 0.023% 이상의 정확도를 달성합니다. 엘라스토머 소재는 특수 연마 및 검사를 거치고, 항공 우주 등급의 진공 케이블을 사용하여 센서가 진공 환경에서 작동할 수 있도록 합니다.
  3. 고강도 알루미늄으로 제작된 108 시리즈 센서는 탄력성과 과부하 저항성을 제공합니다.
  4. 유한 요소 분석을 통해 비틀림 저항을 최적화하고 센서의 동적 응답 시간을 개선합니다.
  5. A2P-D2 앰프는 빠르고 안정적인 아날로그 신호 증폭을 제공하여 디지털 신호 처리에서 흔히 발생하는 지연을 없애고 컨트롤러와 즉시 통합할 수 있습니다.

결론

108AA 로드셀과 A2P-D2 증폭기를 통합하면 장비가 0.1g까지 정밀하게 측정할 수 있습니다. 높은 정확도와 빠른 응답 시간 덕분에 보다 효율적인 포장 공정이 가능하여 생산 효율성이 크게 향상됩니다.
