Pesage des batteries de voitures électriques
Cellule de charge pour le pesage de batteries
Le poids d'une batterie de voiture électrique a un impact significatif sur les performances globales et l'efficacité du véhicule. Dans le secteur des véhicules électriques à énergie nouvelle, chaque batterie utilisée dans les voitures électriques doit être contrôlée. Le poids d'une batterie au lithium influe sur le stockage de l'énergie, l'accélération, la maniabilité et la sécurité du véhicule. Les batteries représentent généralement 20 à 30% du poids total d'un véhicule électrique et constituent un élément essentiel. Les variations du poids de la batterie peuvent influencer de manière significative l'efficacité énergétique et les performances du véhicule.
Défi
- Pesée dynamique : Les véhicules électriques étant produits sur une chaîne de montage, l'ensemble du processus de contrôle du poids est dynamique, ce qui signifie que le pesage a lieu pendant le mouvement. Par conséquent, la conception de la solution du module de pesage doit s'adapter aux applications vibratoires (dynamiques).
- Correction du poids excentrique : En raison des différentes positions de prise de la batterie, les positions de charge sur le module de détection ne sont pas toujours cohérentes, ce qui entraîne une répartition excentrique de la charge. La solution du module de pesage doit inclure une fonction de correction du poids excentrique.
- Résistance aux chocs et aux surcharges : Avec chaque changement d'état de pesage, le bloc-batterie génère des charges d'impact au cours du processus, de sorte que la conception du module doit répondre aux exigences en matière de résistance aux chocs et aux surcharges.
- Haute précision : La solution du module de pesage doit toujours fournir une sortie stable et de haute précision dans les conditions susmentionnées.
Solution

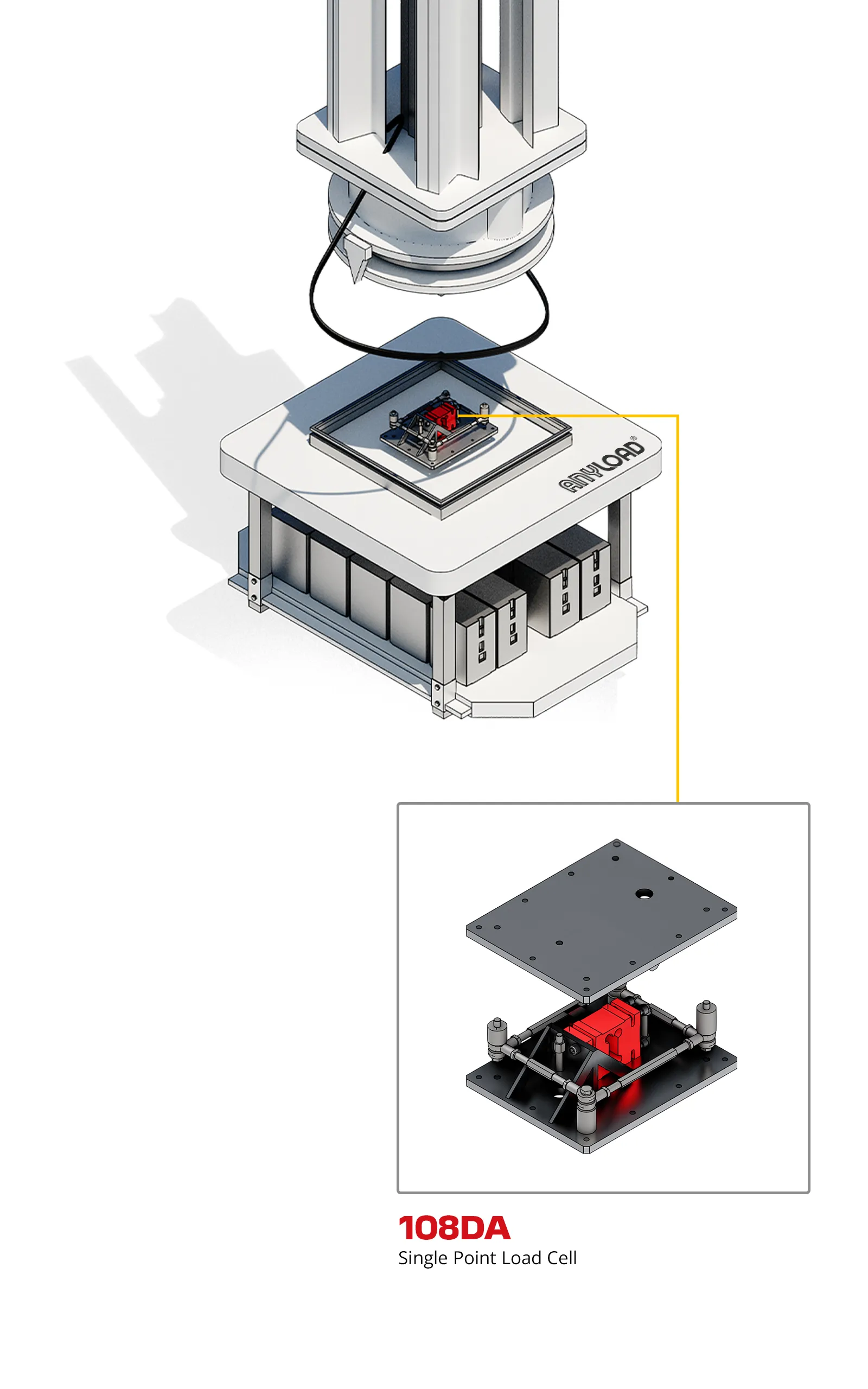

En fonction de la taille du bloc-batterie et de l'environnement de production, ANYLOAD propose des solutions personnalisées. Nous avons fourni des dizaines de solutions efficaces aux fabricants de blocs de batteries pour véhicules électriques, dont l'une est présentée ci-dessous.
- Capteurs de correction du poids excentrique : Les capteurs sont conçus avec une correction du poids excentrique et subissent un étalonnage du poids excentrique pendant la production.
- Conception de la liaison amortissant les chocs : La solution du module de capteurs utilise quatre liens amortisseurs, qui convertissent le poids dynamique de la batterie en un poids unidirectionnel plus facile à mesurer.
- Double protection contre les surcharges : Une double couche de protection contre les surcharges garantit efficacement la sécurité sur le site.
Conclusion
Grâce à des discussions et à des évaluations des environnements de production de nos clients, nous avons mis au point une conception qui convient le mieux à leurs besoins opérationnels. Le module de pesage a été optimisé à l'aide de l'analyse par éléments finis et comporte un système d'absorption des chocs à plusieurs liens, ce qui permet d'éviter les problèmes de précision et l'instabilité des données causée par les conditions de production.
Lors d'essais en usine et sur site, les conceptions d'ANYLOAD pour divers ensembles de batteries et environnements de production répondent systématiquement aux exigences des clients.
Pour plus d'informations, veuillez contacter ANYLOAD.


Produits vedettes
108DA
Cellule de charge à point unique
Voir la version standard.
- Matériau : Aluminium, anodisé transparent
- Capacités nominales : 500kg, 800kg, 1t, 1.5t, 2t
- Certifié CE et RoHS
Le 108DA est un point de charge unique très robuste qui offre des performances fiables pour les applications de moyenne et grande capacité. Chaque cellule de charge est réglée individuellement pour éviter les erreurs d'angle. Ce modèle est une solution simple et facile à installer et les applications courantes comprennent les balances à plate-forme, les balances au sol, les balances de table, le pesage de contrôle, le pesage de processus, les balances suspendues, etc. Le 108DA est interchangeable avec le Vishay Tedea-Huntleigh 1320, le Celtron HOC et le Flintec PC81.
