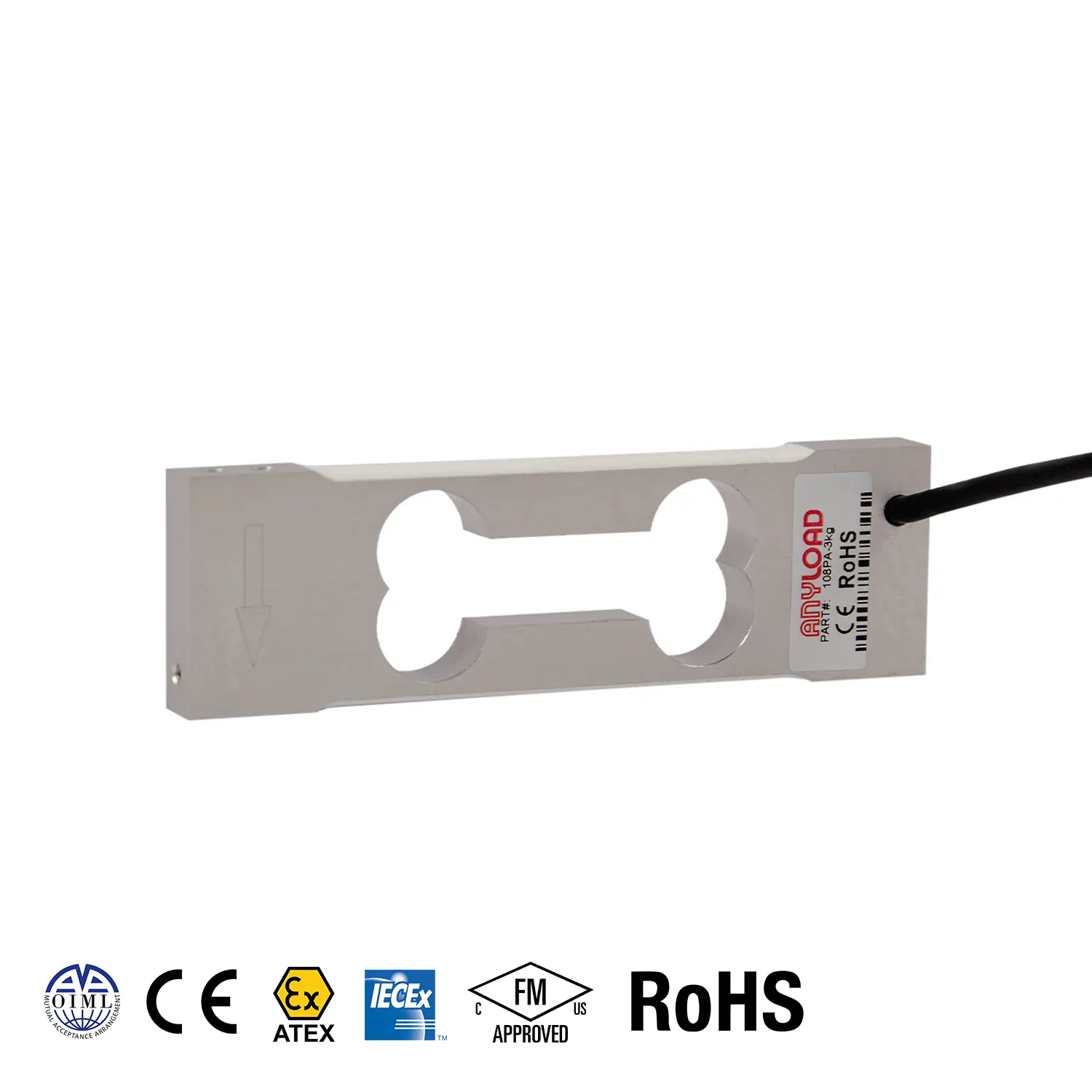

108PA 싱글 포인트 로드셀
The 108PA is a compact high-accuracy OIML-certified single-point load cell. This model is ideal for high precision applications such as jewelry scales, pharmaceutical scales, cannabis scales, and other sensitive weighing needs. The 108PA is interchangeable with Vishay Tedea-Huntleigh 1004 and HBM SPL.
특징
- 재질: 알루미늄, 투명 아노다이징
- Rated Capacities: 200g, 300g, 600g, 1kg, 2kg, 3kg, 6kg
- Full Scale Output: 1mV/V ± 20%
- 안전 과부하: 150%
- 과부하 차단: 300%
- IP 등급: IP66
- OIML C3 certified from 1kg-500kg
- CE 및 RoHS 인증
Specifications – 108PA 200g-600g
| 정격 용량 | 200g, 300g, 600g |
|---|---|
| 참조 최대. 플랫폼 크기 | 200mm x 200mm |
| 풀 스케일 출력 | 1mV/V ± 20% |
| 제로 밸런스 | ± 0.02mV/V |
| 비선형성 | < ± 0.023% |
| 반복성 | < ± 0.023% |
| 히스테리시스 오류 | < ± 0.023% |
| 30분 후 크립 | < ± 0.050% |
| 입력 저항 | 415Ω ± 15Ω |
| 출력 저항 | 350Ω ± 3Ω |
| 추천 흥분 | 10V(최대 15V) |
| 절연 저항 | > 2GΩ(50V DC) |
| 공칭 온도 범위 | –10°C to 40°C/14°F to 104°F |
| 서비스 온도 범위 | –18°C to 65°C/0°F to 149°F |
| 보관 온도 범위 | -50°C ~ 85°C/-58°F ~ 185°F |
| 안전한 과부하 | 150%의 풀 스케일 |
| 과부하 차단 | 300%의 풀 스케일 |
| 씰 유형 | 환경 친화적인 밀봉 |
| IP 등급 | IP66 |
| Reference Mounting | Socket-head cap screw: M3-6 Tightening torque: 2Nm |
Specifications – 108PA 1kg-6kg
| 정격 용량 | 1kg, 2kg, 3kg, 6kg |
|---|---|
| 참조 최대. 플랫폼 크기 | 230mm x 230mm |
| 풀 스케일 출력 | 1mV/V ± 20% |
| 제로 밸런스 | ± 0.02mV/V |
| 비선형성 | < ± 0.017% |
| 반복성 | < ± 0.017% |
| 히스테리시스 오류 | < ± 0.017% |
| 30분 후 크립 | < ± 0.023% |
| 입력 저항 | 415Ω ± 15Ω |
| 출력 저항 | 350Ω ± 3Ω |
| 추천 흥분 | 10V(최대 15V) |
| 절연 저항 | > 2GΩ(50V DC) |
| 공칭 온도 범위 | –10°C to 40°C/14°F to 104°F |
| 서비스 온도 범위 | –18°C to 65°C/0°F to 149°F |
| 보관 온도 범위 | -50°C ~ 85°C/-58°F ~ 185°F |
| 안전한 과부하 | 150%의 풀 스케일 |
| 과부하 차단 | 300%의 풀 스케일 |
| 씰 유형 | 환경 친화적인 밀봉 |
| IP 등급 | IP66 |
| Reference Mounting | Socket-head cap screw: M3-6 Tightening torque: 2Nm |
상호 교환 가능
| HBM | SPL |
|---|---|
| 비샤이 테데아-헌틀리 | 1004 |
